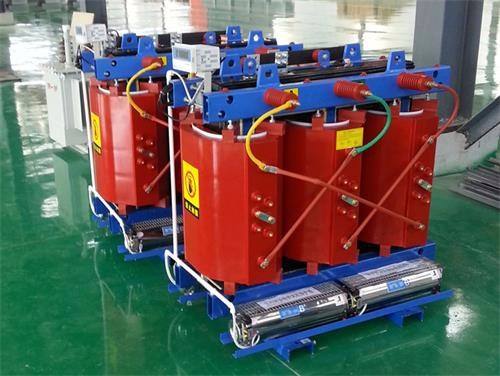

干式變壓器繞組故障判斷
作者：干式變壓器廠 日期：2020-07-04 人氣：1117
干式變壓器的內部結構主要有繞組和鐵芯組成的，在干式變壓器運行的時候會因?yàn)楦鞣N因素的影響，導致干式變壓器繞組故障，影響干式變壓器的運行。那么關于干式變壓器繞組故障我們一般如何進行檢測和判斷呢?下面一起來學習一下。
干式變壓器繞組故障檢測：
1、用萬用表電阻檔檢查繞組的通斷，排除開路故障。如果每個繞組都是通路，基本可判斷繞組中的導體是導通的。
2、用輸入低電壓的方法，簡易排除繞組短路故障。
找一個交流低壓(6V或12V)隔離變壓器和一個1A保險管(視待測變壓器的功率大小選擇保險管電流值)，把隔離變壓器的輸出電壓通過保險管與待測變壓器的輸入繞組連接，然后接通電源。
a、若保險立即燒毀，則可斷定變壓器繞組內部有短路故障-----損壞，不能使用。
b、若保險正常，可等待10分鐘，觀察變壓器的溫升。溫升很快，達到手感覺得很燙，可判斷初級繞組可能有匝間短路現象-----損壞，不能使用。
c、若保險正常，溫升不大，可測量次級繞組的空載電壓。測量值不符合變壓器的變比，說明次級繞組有可能有再見短路現象-----損壞，不能使用。
d、若保險正常，溫升不大，測量次級繞組的空載電壓值符合變壓器的變比，說明次級繞組良好-----可以使用。
只有通過上述所有試驗后，才能在干式變壓器上施加額定電壓和額定負載，以檢驗干式變壓器工作狀態。
干式變壓器繞組是否變形主要有以下三種方式來判斷的。
1)為了正確判斷干式變壓器變形，首先在干式變壓器出廠、安裝時測量繞組變形的原始數據，留下“指紋"便于以后比較。試驗項目盡量好齊全，短路阻抗值、專用儀器和頻響法等。
2)當繞組短路事故后，除測量變形外應進行一些常規試驗和特殊試驗，還要結合短路電流大小和短路時間長短，進行綜合分析，判斷干式變壓器繞組變形情況。
3)頻響法判斷干式變壓器變形時，除根據三相繞組的頻響特征是否一致外，還應根據繪出的三相波形間的相關系數R值，R值大于1.0，則說明變形不明顯，R值小于1.0，則應引起注意。
通過對以上內容的掌握，我們知道干式變壓器的繞組故障是在運行過程中容易受電壓、電流的影響，易產生開路、匝間短路故障。以上是進行干式變壓器繞組故障檢測的方法，希望能夠幫助大家。
1、用萬用表電阻檔檢查繞組的通斷，排除開路故障。如果每個繞組都是通路，基本可判斷繞組中的導體是導通的。
2、用輸入低電壓的方法，簡易排除繞組短路故障。
找一個交流低壓(6V或12V)隔離變壓器和一個1A保險管(視待測變壓器的功率大小選擇保險管電流值)，把隔離變壓器的輸出電壓通過保險管與待測變壓器的輸入繞組連接，然后接通電源。
a、若保險立即燒毀，則可斷定變壓器繞組內部有短路故障-----損壞，不能使用。
b、若保險正常，可等待10分鐘，觀察變壓器的溫升。溫升很快，達到手感覺得很燙，可判斷初級繞組可能有匝間短路現象-----損壞，不能使用。
c、若保險正常，溫升不大，可測量次級繞組的空載電壓。測量值不符合變壓器的變比，說明次級繞組有可能有再見短路現象-----損壞，不能使用。
d、若保險正常，溫升不大，測量次級繞組的空載電壓值符合變壓器的變比，說明次級繞組良好-----可以使用。
只有通過上述所有試驗后，才能在干式變壓器上施加額定電壓和額定負載，以檢驗干式變壓器工作狀態。
干式變壓器繞組是否變形主要有以下三種方式來判斷的。
1)為了正確判斷干式變壓器變形，首先在干式變壓器出廠、安裝時測量繞組變形的原始數據，留下“指紋"便于以后比較。試驗項目盡量好齊全，短路阻抗值、專用儀器和頻響法等。
2)當繞組短路事故后，除測量變形外應進行一些常規試驗和特殊試驗，還要結合短路電流大小和短路時間長短，進行綜合分析，判斷干式變壓器繞組變形情況。
3)頻響法判斷干式變壓器變形時，除根據三相繞組的頻響特征是否一致外，還應根據繪出的三相波形間的相關系數R值，R值大于1.0，則說明變形不明顯，R值小于1.0，則應引起注意。
通過對以上內容的掌握，我們知道干式變壓器的繞組故障是在運行過程中容易受電壓、電流的影響，易產生開路、匝間短路故障。以上是進行干式變壓器繞組故障檢測的方法，希望能夠幫助大家。
