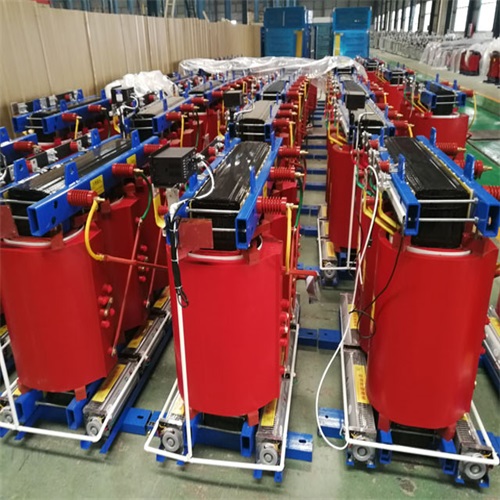

干式電力變壓器的消防設計需基于其“無易燃變壓器油、主要風險為絕緣材料燃燒”的核心特性，以“預防為主、防消結合”為原則，嚴格遵循國家標準(如《火力發電廠與變電站設計防火標準》GB 502292019、《建筑設計防火規范》GB 500162014(2018年版))，重點解決“火災預防、火災探測、滅火控制、風險擴散”四大問題。以下是具體設計內容的系統拆解：

　　一、消防設計的核心依據與風險分析

　　1. 關鍵設計規范

　　所有消防措施需以現行國標為底線，核心參考規范包括：

　　GB 502292019：明確變電站/發電廠內干式變壓器的防火分區、滅火系統選型、防火間距要求;

　　GB 500162014(2018版)：規定民用建筑內干式變壓器的布置、防火分隔、疏散要求;

　　GB 500602020：補充高壓配電裝置(含干式變壓器)的消防聯動邏輯;

　　產品技術手冊：需結合變壓器容量(如≥1600kVA時需強化滅火)、絕緣材料類型(如環氧樹脂、Nomex紙)的燃燒特性設計。

　　2. 核心火災風險

　　干式變壓器無油，火災風險低于油浸式，但仍存在以下隱患，需針對性防控：

　　絕緣材料燃燒：繞組絕緣層(如環氧樹脂、浸漬紙)在過載、短路、局部放電導致的高溫(通常≥300℃)下會燃燒，釋放有毒氣體(如CO、鹵化物，若含鹵材料) 和濃煙;

　　高溫蔓延：火災會通過電纜、通風管道擴散至相鄰配電設備(如開關柜)，或通過樓板/墻體縫隙蔓延至其他防火分區;

　　撲救難度：變壓器內部(繞組、鐵芯)火災難以通過常規滅火器直接撲救，需依賴專用滅火系統。

　　二、具體消防設計內容

　　1. 選址與布置：從源頭降低風險

　　干式變壓器的安裝位置和布局是消防設計的基礎，需滿足“隔離風險、便于散熱與撲救”的要求：

　　獨立布置優先：

　　容量≥1250kVA的干式變壓器，應設置在獨立的防火房間內(不宜與開關柜、電容器等設備同室布置);若受空間限制需同室，需用耐火極限≥2.0h的防火隔墻+乙級防火門分隔，形成獨立防火單元。

　　防火間距要求：

　　變壓器與墻、樓板、其他設備的最小距離需符合規范，例如：

　　與非防火墻的距離≥1.0m(GB 50229);

　　與可燃構件(如木質門窗、電纜橋架)的距離≥0.8m，或采用不燃材料隔離。

　　通風設計(兼顧散熱與排煙)：

　　干式變壓器依賴空氣散熱，通風不良會導致溫度升高(誘發火災)，需設計：

　　自然通風：房間上下設置進/出風口(下進風、上出風)，通風量按“每1kVA容量≥8m3/h”計算;

　　機械通風：容量≥2000kVA時，增設溫控聯動的排風機(溫度≥100℃時自動啟動);

　　火災時排煙：通風系統需與消防報警聯動，火災發生時關閉普通排風機，啟動專用排煙風機(若房間體積>500m3，排煙量按6次/h換氣計算)，避免有毒煙氣滯留。

　　2. 防火措施：阻斷火災蔓延

　　通過結構防火、材料防火、設備保護，減少火災發生概率及蔓延速度：

　　結構防火封堵：

　　電纜穿墻板、樓板的孔洞，需用防火封堵材料(如防火泥、防火包) 密封，耐火極限≥1.5h，防止火災通過電纜溝/橋架擴散;變壓器房間的門需為乙級防火門(雙向開啟，便于疏散與滅火)，窗戶采用固定防火窗(若有)。

　　材料防火要求：

　　變壓器房間內的地面、墻面、頂棚需采用不燃材料(如水泥砂漿地面、輕鋼龍骨石膏板隔墻)，禁止使用可燃裝修材料(如PVC地板、木質吊頂);周圍1.5m范圍內不得堆放任何可燃物(如紙箱、潤滑油)。

　　設備自身保護(預防火災觸發)：

　　從電氣保護角度減少火災誘因，需配置：

　　溫度監測與保護：繞組內置鉑電阻(PT100)或溫控器，實時監測繞組溫度，當溫度≥130℃時報警、≥150℃時切斷負荷(過載保護);

　　短路保護：配置速斷保護、過電流保護，短路時0.1s內切斷電源，避免高溫持續;

　　局部放電監測：容量≥3150kVA的變壓器，建議增設局部放電在線監測裝置，及時發現絕緣老化(局部放電會導致絕緣擊穿、高溫)。

　　3. 滅火系統：針對性選擇滅火方式

　　干式變壓器的滅火系統需滿足“不損壞設備、快速滅火、減少有毒氣體”的要求，禁止使用水基滅火系統(會損壞絕緣)，常用以下3類系統：

　　系統聯動邏輯：滅火系統需與“電源切斷、通風關閉、報警觸發”聯動，流程為：

　　煙感/溫感報警 → 聲光報警(提醒人員撤離) → 切斷變壓器電源 → 關閉普通通風 → 延遲30s后噴放滅火介質 → 滅火后保持穩壓(氣體系統)30min。

　　4. 火災探測與報警：早發現、早處置

　　探測系統是消防設計的“眼睛”，需結合干式變壓器的火災特性(先高溫、后冒煙)選擇探測器：

　　探測器選型：

　　優先用點型感溫探測器(A2R型)：響應溫度70℃~100℃，能提前感知繞組高溫(早于冒煙);

　　輔助用點型感煙探測器：監測絕緣材料燃燒產生的濃煙，避免高溫未被發現時的漏報;

　　大容量變壓器(≥3150kVA)：建議增設紅外測溫探測器，直接監測繞組表面溫度(精度±2℃)。

　　報警系統設計：

　　探測器信號需接入建筑消防控制室，觸發以下動作：

　　1. 本地聲光報警(變壓器室門口);

　　2. 消防控制室聲光報警+顯示火災位置;

　　3. 聯動切斷變壓器高低壓側電源(防止帶電滅火觸電);

　　4. 聯動開啟排煙風機、關閉防火門(防止煙氣擴散)。

　　5. 疏散與應急照明：保障人員安全

　　若變壓器室有人員通行(如巡檢通道)，需滿足疏散要求：

　　疏散距離：變壓器室的疏散門至最近安全出口的距離≤25m(民用建筑)、≤30m(工業建筑);

　　應急照明：房間內設置應急照明燈(照度≥50lx)和疏散指示標志，斷電時自動點亮，持續時間≥90min;

　　逃生通道：變壓器室門口不得堆放雜物，通道寬度≥1.2m(便于人員撤離和滅火設備進入)。

　　三、運行維護：確保消防系統有效

　　消防設計的有效性需依賴后期維護，需納入日常管理：

　　1. 定期檢查：

　　每月檢查溫控器、探測器、滅火系統壓力表(氣體系統)是否正常;

　　每季度清理變壓器表面及繞組粉塵(粉塵堆積會導致散熱不良);

　　每年進行1次滅火系統模擬噴放試驗(氣體系統可做管路壓力測試)。

　　2. 應急預案：

　　明確火災處置流程：斷電→撤離→啟動滅火系統→事后清理;

　　每半年組織1次消防演練，確保運維人員掌握滅火器使用(備用手提式干粉滅火器，MFZ/ABC4型)。

　　四、核心設計原則總結

　　干式變壓器消防設計的關鍵是“適配特性、合規落地”，需牢記3點：

　　1. 預防優先：通過溫度監測、電氣保護、通風散熱，從源頭減少火災觸發;

　　2. 防消結合：用防火分隔阻斷蔓延，用專用滅火系統快速控火，用探測報警提前預警;

　　3. 減少危害：優先選用低煙無鹵絕緣材料，設計排煙系統，降低有毒煙氣對人員的傷害。

　　實際設計中，需結合項目的“變壓器容量、安裝環境(室內/室外、民用/工業)、當?shù)叵莉炇找蟆保蓪I(yè)消防工程師出具專項方案，確保符合規范且具備可操作性。
