干式變壓器制作工藝
作者：干式變壓器廠 日期：2020-10-15 人氣：933

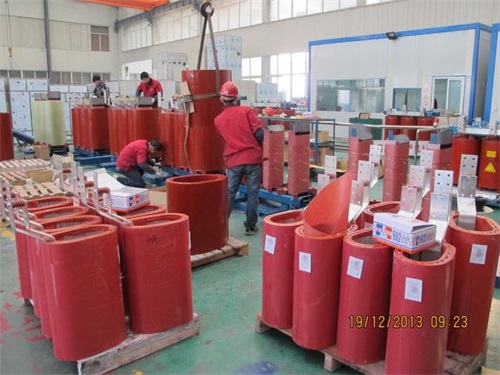

干式變壓器的制造過程是一項較為復雜的工藝過程，在使用和生產過程中都需要把重點放在干式變壓器的制造上。干式變壓器生產過程中所經過的工序較多，那么干式變壓器生產的工藝和步驟又包括什么?一塊塊干式變壓器的廠家小編來了解下吧。
一、干式變壓器的設計，在生產干式變壓器之前我們需要對其進行設計，干式變壓器的設計要注意兩個方面：繞組和絕緣。
1、首先要確認圖紙與生產產品相符，確認其容量無誤后再看線規，找出線規后再確認匝數。
2、確定接線方式(星形和三角形)，高電壓圖要看它的分接出頭，數好出頭匝數，低電壓看它的繞線方式是什么，什么是高電壓呢，出頭長度，換位位置，線圈內外徑，幅向尺寸等等。
3、再根據盤管中的紙筒紙板長寬，再由圖紙編號找出端部絕緣長度圖紙，包括油道墊塊和瓦楞紙油道厚度，依次找出端部絕緣圈和上下鐵軛絕緣。
二、開始側繞組，絕緣。查看圖紙確認出頭長度，導線上用紅藍鉛筆標出，如為螺旋需要不同的尺寸，后一組比前一組多量一根導線的長度，以保持出頭整齊美觀。
三、出頭折彎后要用皺紋紙半迭式包扎一層，出頭要有一致的弧度，整理好后用皺紋紙包扎三毫米厚，外用白布包扎(不可用緊緊的皮帶包扎)。
四、紙筒纏繞前要用卡尺將模具外徑量準，需加墊紙板時要裁剪好。
五、紙筒紙板兩頭卷取一毫米為宜，兩頭卷繞時要用卷繞工具把紙板壓緊，在卷繞時要用錘子敲擊。
六，圓筒型繞法端絕緣由條狀布料制成時，先用直紋布料捆扎在匝線上開始繞，邊繞邊再繞匝線下方沿圓周放出，四周拉緊布料帶子(緊帶)。
上述就是普通干式變壓器的生產和技術規程及步驟供大家參考，對于干式變壓器你還需要了解些什么，請聯系我們的廠家去了解和咨詢!
1、首先要確認圖紙與生產產品相符，確認其容量無誤后再看線規，找出線規后再確認匝數。
2、確定接線方式(星形和三角形)，高電壓圖要看它的分接出頭，數好出頭匝數，低電壓看它的繞線方式是什么，什么是高電壓呢，出頭長度，換位位置，線圈內外徑，幅向尺寸等等。
3、再根據盤管中的紙筒紙板長寬，再由圖紙編號找出端部絕緣長度圖紙，包括油道墊塊和瓦楞紙油道厚度，依次找出端部絕緣圈和上下鐵軛絕緣。
三、出頭折彎后要用皺紋紙半迭式包扎一層，出頭要有一致的弧度，整理好后用皺紋紙包扎三毫米厚，外用白布包扎(不可用緊緊的皮帶包扎)。
四、紙筒纏繞前要用卡尺將模具外徑量準，需加墊紙板時要裁剪好。
五、紙筒紙板兩頭卷取一毫米為宜，兩頭卷繞時要用卷繞工具把紙板壓緊，在卷繞時要用錘子敲擊。
六，圓筒型繞法端絕緣由條狀布料制成時，先用直紋布料捆扎在匝線上開始繞，邊繞邊再繞匝線下方沿圓周放出，四周拉緊布料帶子(緊帶)。
上述就是普通干式變壓器的生產和技術規程及步驟供大家參考，對于干式變壓器你還需要了解些什么，請聯系我們的廠家去了解和咨詢!
