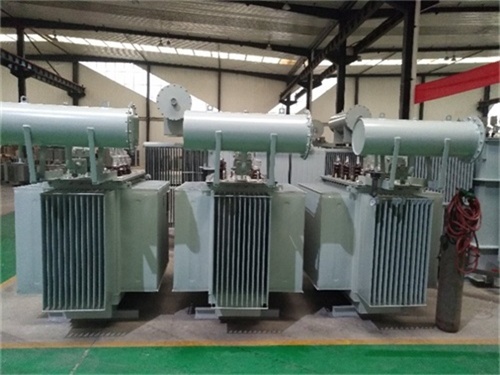

S20油浸式變壓器防火報警措施及要點：

　　火災風險分析

　　S20油浸式變壓器因內部絕緣油在高溫或電弧作用下可能分解產生可燃?xì)怏w，導致油箱超壓破裂、油火噴濺，引發火災甚至爆炸。其防火核心在于快速探測故障并聯動滅火系統。

　　防火報警系統設計

　　探測器配置：

　　采用溫度探測器(動作溫度通常為93℃±2℃)和氣體繼電器(瓦斯繼電器)雙重監測。溫度探測器實時感知油箱表面溫度異常，氣體繼電器檢測內部故障產生的氣體壓力變化。

　　聯動控制邏輯：

　　當溫度探測器或氣體繼電器動作時，系統發出聲光報警信號，并自動啟動滅火裝置(如排油注氮系統)。若系統處于手動模式，需人工確認后啟動。

　　滅火系統聯動

　　排油注氮滅火裝置：

　　當探測器動作時，快速排油閥打開，排出高溫油層(約0-20秒延時后)，氮氣瓶開啟，氮氣通過減壓閥注入油箱底部，攪動油層使溫度降至閃點以下，同時覆蓋油面隔絕氧氣，實現快速滅火。

　　關鍵參數：氮氣瓶公稱壓力13-15MPa，注氮管路直徑≥25mm，排油管路直徑≥100mm，探測器動作溫度93℃±2℃。

　　水噴霧滅火系統：

　　根據GB 50229-2006《火力發電廠與變電站設計防火規范》，單臺容量≥125MVA的主變壓器需設置水噴霧或合成泡沫噴霧滅火系統，通過噴淋水霧降低溫度并隔絕氧氣。

　　防火間距與隔離措施

　　設備間距：

　　油量≥2500kg的變壓器與油量600-2500kg的充油設備間距≥5m;相鄰變壓器間距不足時，設置防火隔墻或頂部加防火水幕。

　　建筑防護：

　　變壓器外緣距廠房外墻≥0.8m;外墻5m范圍內不開設門窗孔洞，或采用耐火極限≥0.9h的防火門窗。

　　事故儲油設施

　　儲油坑與集油池：

　　單臺油量≥1000kg的變壓器需設置儲油坑(深度≥0.2m)及公共集油池，坑內鋪設鵝卵石(粒徑50-80mm)以延緩油火蔓延并便于卸油。

　　報警裝置技術要求

　　信號檢測模塊：

　　集成電流、電壓、溫度、油質檢測器，實時監測變壓器運行狀態。

　　報警模塊：

　　采用聲光一體蜂鳴器，支持無線/有線通信傳輸，可遠程通知運維人員。

　　分級報警功能：

　　通過時間繼電器實現不同故障等級的分級報警(如輕瓦斯報警延時10秒，重瓦斯報警立即觸發)，避免誤動作。

　　日常維護與測試

　　探測器校驗：

　　每半年檢查溫度探測器靈敏度，每年模擬瓦斯繼電器動作測試聯動邏輯。

　　滅火系統演練：

　　每兩年進行一次排油注氮系統實戰演練，驗證氮氣壓力、排油速度等參數是否達標。
